Glasvezeldistributie in mobiele netwerkinfrastructuren

Mobiele netwerken zorgen ervoor dat we overal mobiel bereik en dataverbinding hebben – van drukke steden tot afgelegen gebieden. Op iedere locatie moeten radiosystemen (RRU’s) verbonden worden met het basisstation op de grond via een betrouwbare glasvezelverbinding.

Afhankelijk van de situatie – zoals beschikbare ruimte op de mast, voedingsvereisten of de aard van de installatie – zijn er verschillende manieren om die glasvezel aan te sluiten. Zo zijn er distributieboxen, waarin vezels worden gepatcht of gespliced, maar ook kabelsystemen, die als complete voorgeassembleerde glasvezelsystemen functioneren.

Op deze pagina gaan we in op drie veelvoorkomende toepassingen in mobiele netwerkinfrastructuren: standaard glasvezeldistributie (FTTA), hybride systemen met gecombineerde glasvezel- en voedingsverbinding, en compacte oplossingen voor small cells.

Glasvezel distributiesystemen en - boxen komen terug in de volgende toepassingen:

Bij Fiber to the Antenna (FTTA) wordt de glasvezelverbinding rechtstreeks van het basisstation naar de RRU geleid. Dit gebeurt via voorgeassembleerde kabelsystemen of via distributieboxen waarin glasvezels worden gespliced of gepatcht. Deze opstelling wordt veel toegepast in klassieke mastlocaties en dakinstallaties.

Bij hybride FTTA worden glasvezel en voeding gecombineerd in één kabelsysteem. Dit vermindert het aantal kabels in de mast en vereenvoudigt de installatie op locaties met beperkte ruimte. Vooral bij nieuwe mastlocaties, rooftops of tijdelijke opstellingen is het praktisch om zowel dataverkeer als stroomvoorziening via één systeem aan te leggen. De vezels en aders lopen samen in dezelfde kabel naar boven, met gescheiden aansluitingen in de mast zelf voor glasvezel en power. Hybride systemen zijn ontwikkeld voor sites waar snelheid belangrijk is of waar de bekabeling compact moet zijn.

Small cells zorgen ervoor dat je ook op drukke plekken – zoals in de stad – gewoon goed mobiel bereik hebt. Ze worden bijvoorbeeld geplaatst op lantaarnpalen, gevels of bushokjes. Omdat die plekken vaak krap zijn, zijn de aansluitingen veel compacter dan bij gewone masten. De apparatuur moet makkelijk te installeren zijn en netjes weggewerkt kunnen worden in de omgeving.

De Masterline-series van HUBER+SUHNER bieden drie verschillende manieren om glasvezel aan te sluiten in mobiele netwerken: Ultimate, Extreme en Classic.

FTTA distributieboxen en bekabelingsystemen zijn distributiepunten die verschillende belangrijke functies vervullen in een mobiel netwerk:

1. Verdelen van glasvezels
   Eén inkomende backbone-kabel wordt opgesplitst naar meerdere antennes of RRU’s.
2. Aansluitingen overzichtelijk maken
   Alle verbindingen komen bij elkaar op één centrale, weerbestendige locatie.
3. Beschermen van glasvezels en kabels
   De box beschermt de kwetsbare vezels tegen vocht, stof en mechanische belasting, zoals wind of mastbeweging.
4. Service en uitbreiding vergemakkelijken
   Storingen oplossen of nieuwe antennes aansluiten kan zonder het hele netwerk te verstoren.

Simac Electronics levert de HUBER+SUHNER Masterline‑productlijn, met zowel klassieke distribution boxes als kant‑en‑klare FTTA‑bekabelingssystemen. Binnen deze serie zijn ook hybride oplossingen beschikbaar waarin glasvezel en stroom in één systeem worden gecombineerd.

Belangrijke productlijnen:

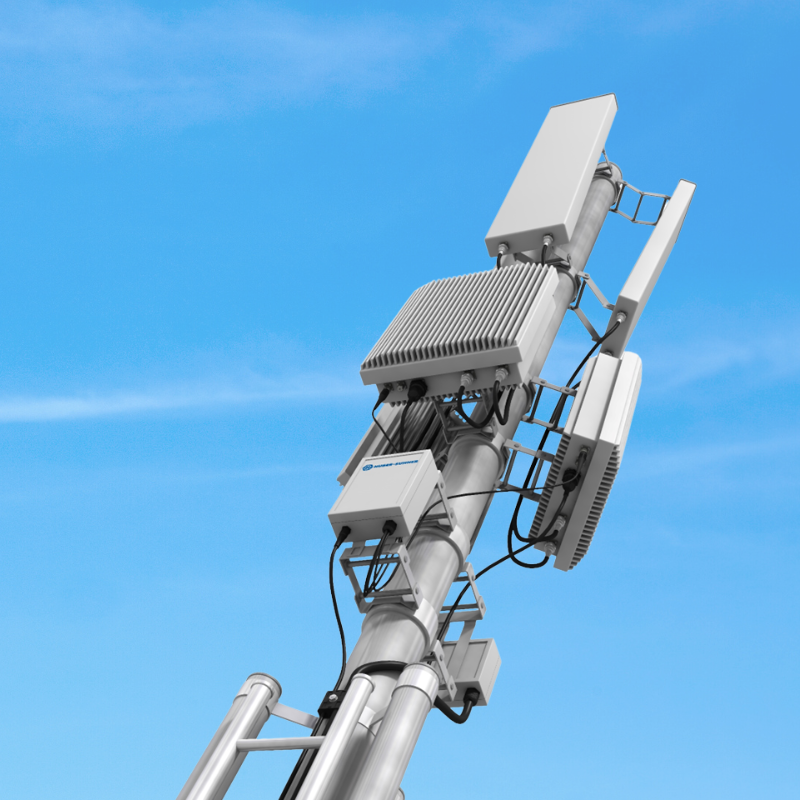

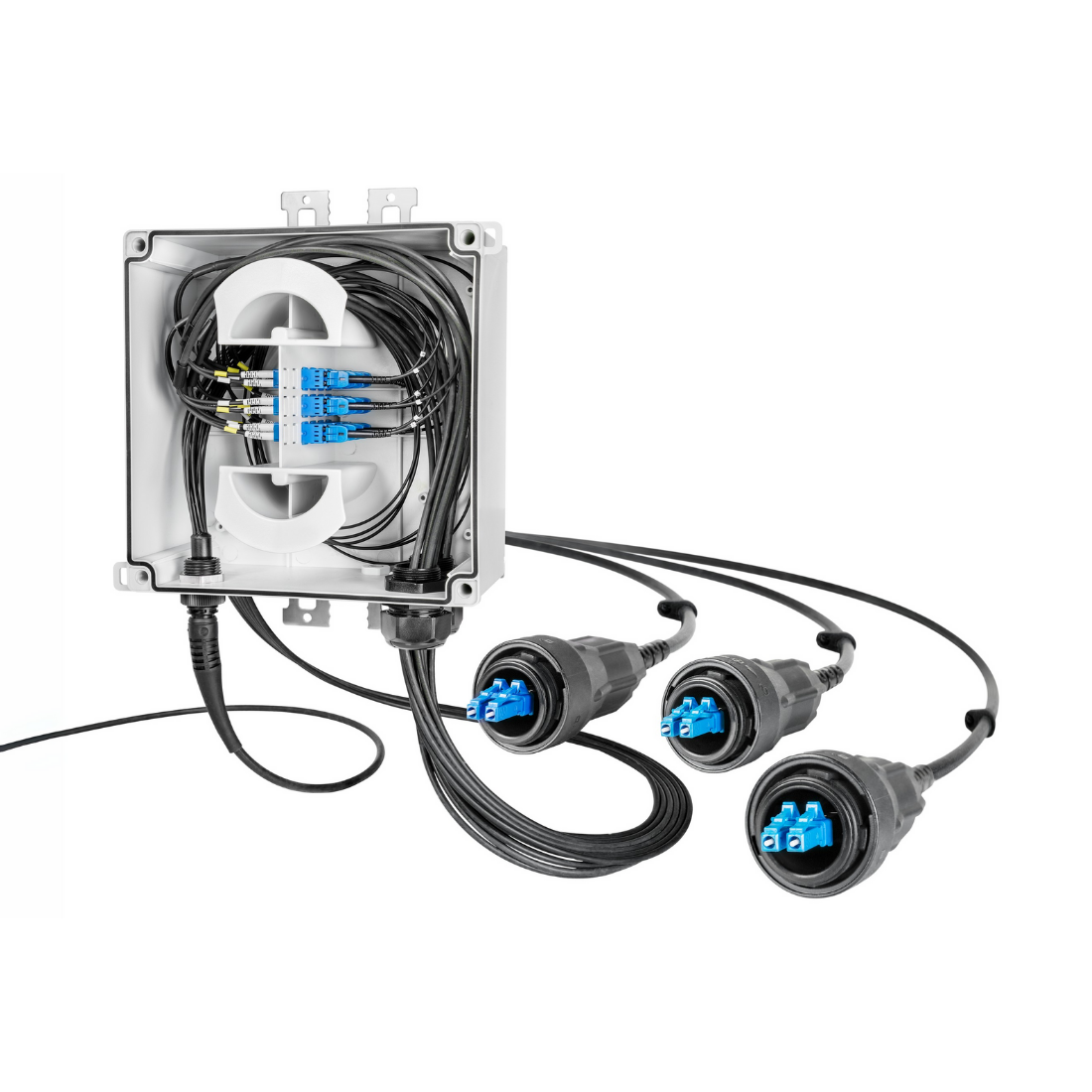

• Masterline Classic (MCL) – traditionele glasvezelverdeelbox

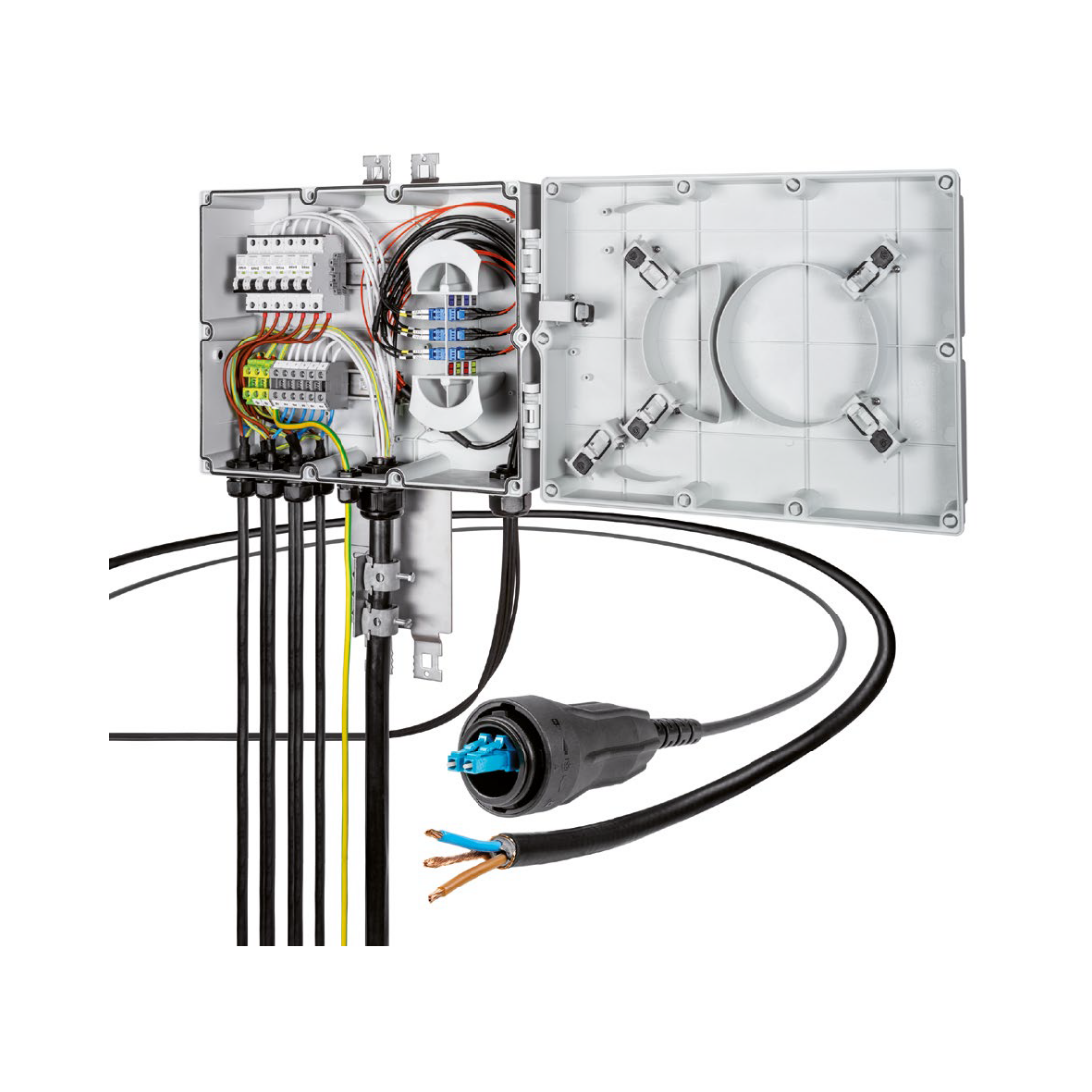

• Masterline Classic Hybrid (MCLH) – glasvezel en power in één boxoplossing

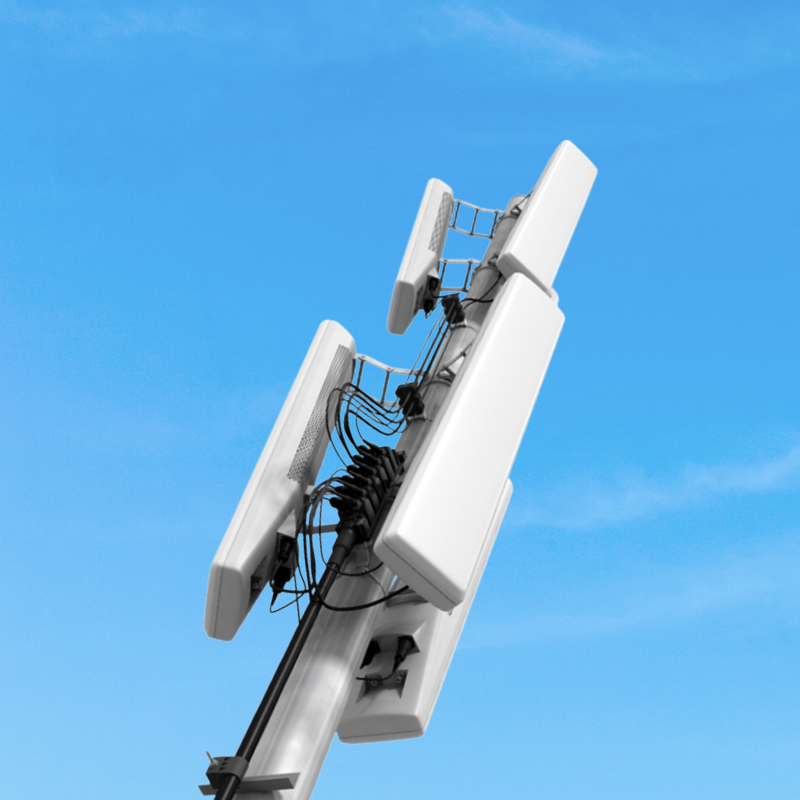

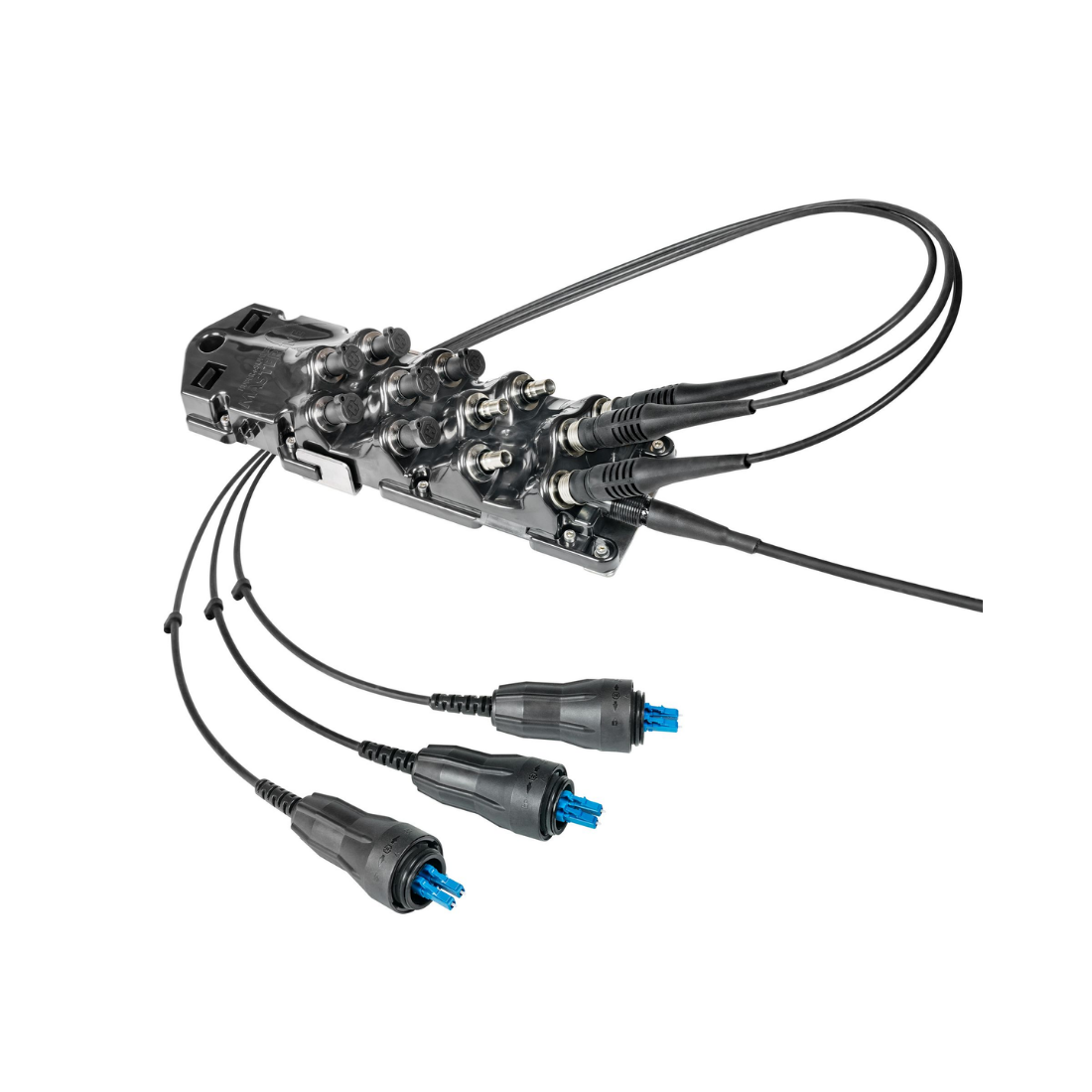

• Masterline Ultimate (MLU) – pre‑connectorized glasvezelsysteem
• Masterline Ultimate Micro (MLUM) – compacte variant voor small cells

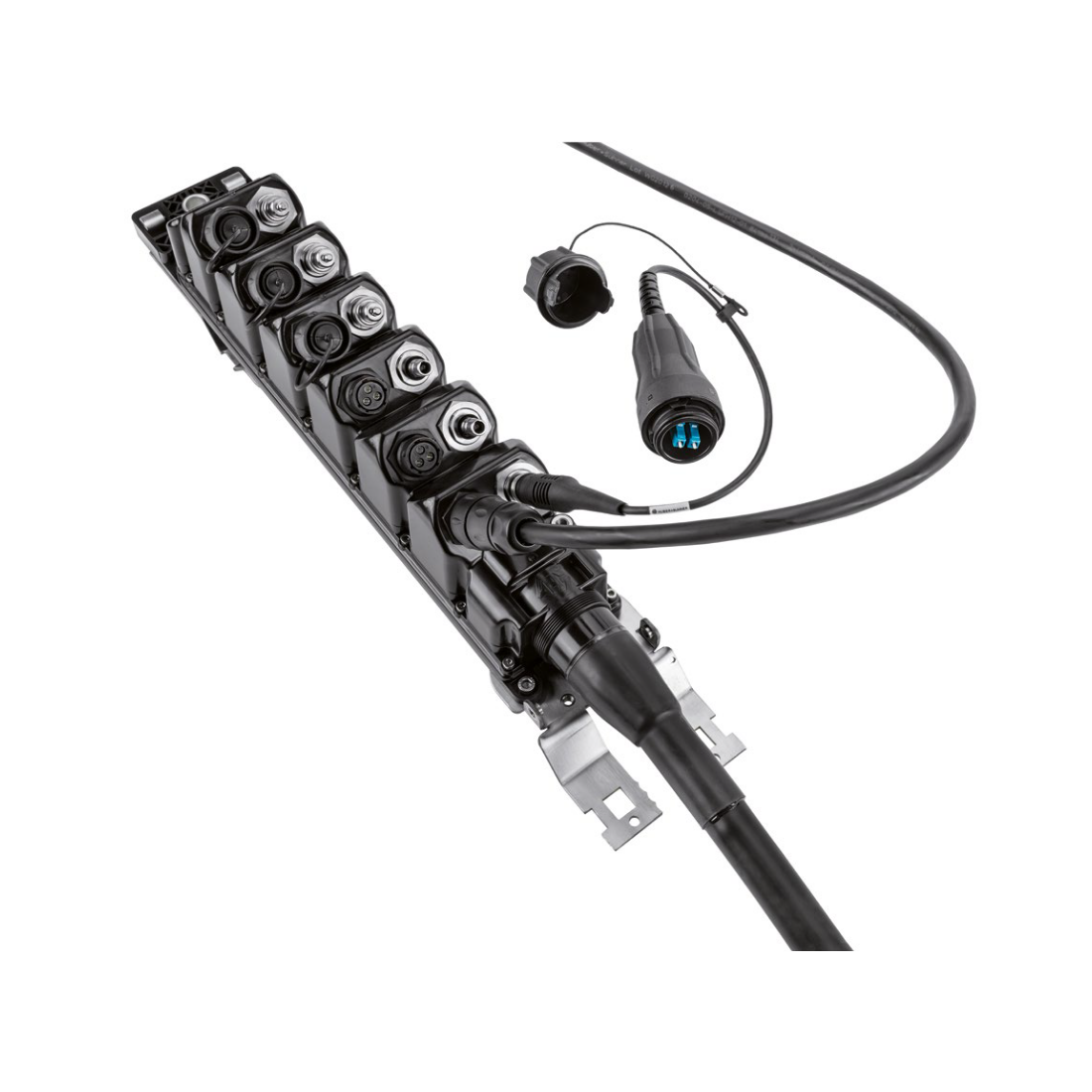

• Masterline Ultimate Hybrid (MLUH) – glasvezel + power in één kabelsysteem

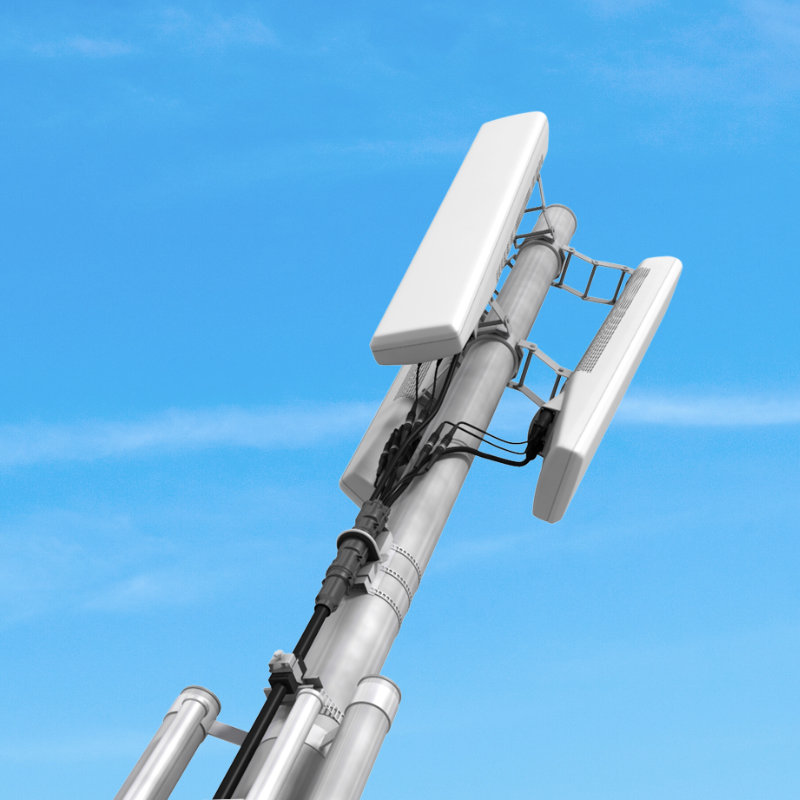

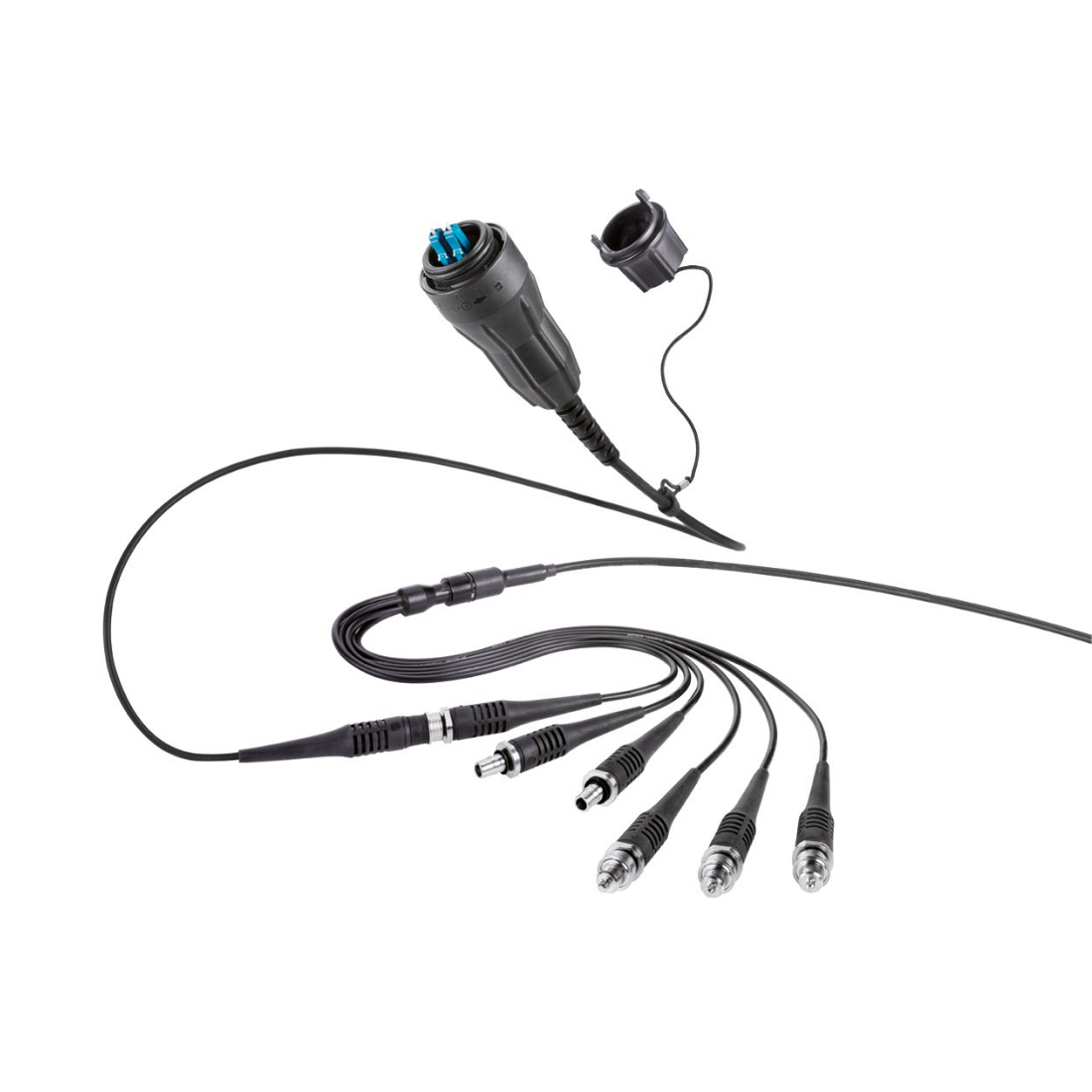

• Masterline Extreme (MLE) – ontworpen voor zware buitenomgevingen

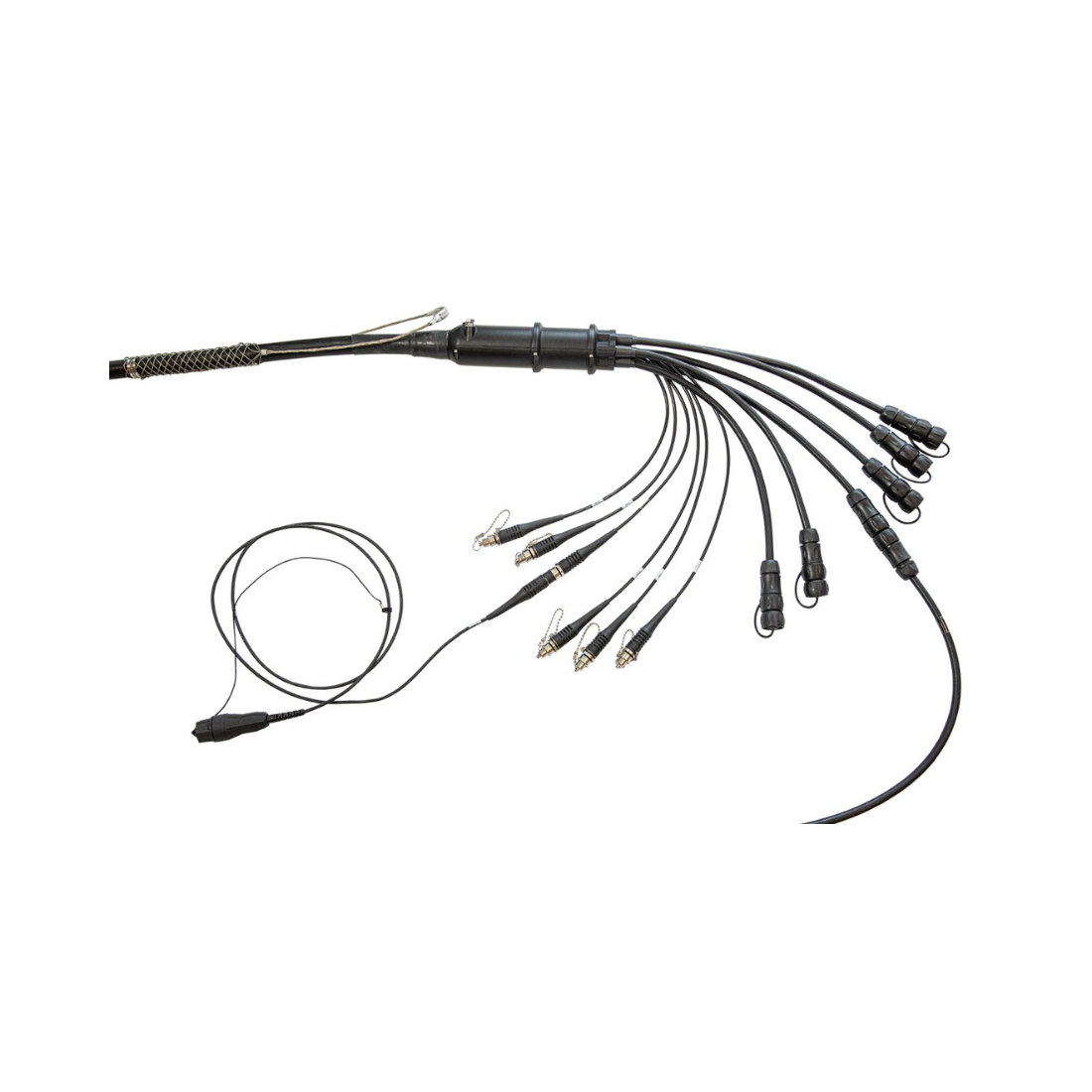

• Masterline Extreme Hybrid (MLEH) – hybride versie voor extreme omstandigheden

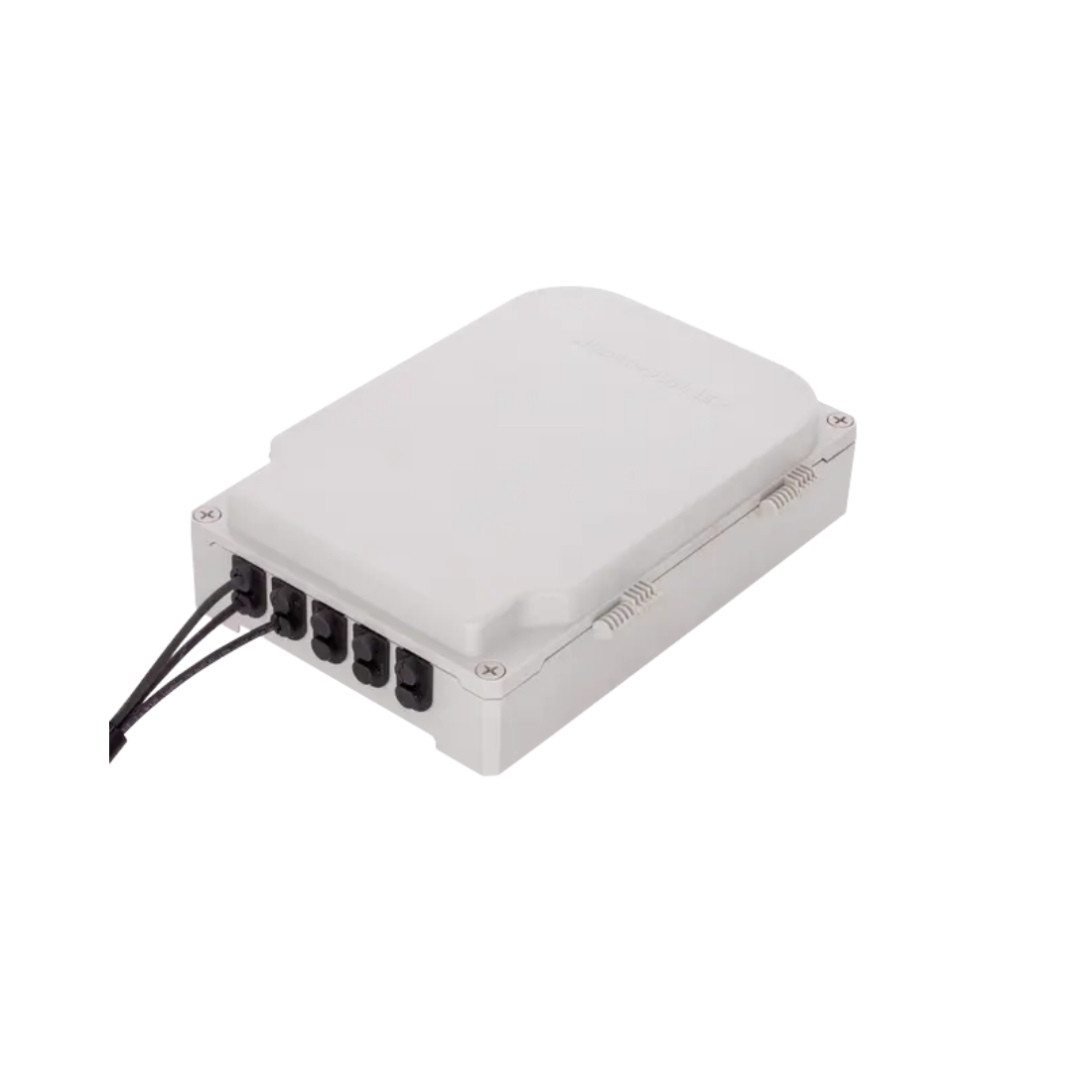

• Masterline Flex Box (MLFB) – flexibele verdeling en gemakkelijke service‑toegang
