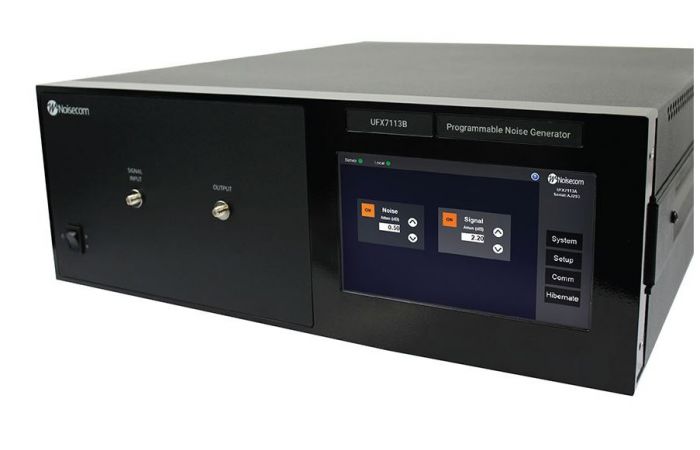

Noisecom UFX7000B Programmable Noise Generator, RF meting
De Noisecom UFX7000B breedband AWGN-ruisgenerator heeft een krachtige single board computer met een flexibele architectuur die wordt gebruikt om complexe aangepaste ruissignalen te creëren voor geavanceerde testsystemen. Met dit veelzijdige apparaat kan de gebruiker voldoen aan de meest uitdagende design vereisten bij RF meting. Precisiecomponenten bieden een hoog uitgangsvermogen met superieure vlakheid, en de flexibele computerarchitectuur maakt het mogelijk om meerdere verzwakkers, schakelaars en filterbanken te bedienen.
De standaard RF-configuratie omvat een breedband ruisbron en een ruispadverzwakker met een maximaal dempingsbereik van 127 dB in stappen van 1 dB. Extra dempingsbereiken en stapgroottes zijn beschikbaar. Optionele filters kunnen worden gespecificeerd in elke combinatie van lage doorlaat, hoge doorlaat, banddoorlaat of bandafwijzing. Gecombineerd met geavanceerde schakelcircuits, kan de designer veel verschillende padcombinaties maken. De signaaluitgangsconnectoren kunnen op het voor- of achterpaneel gepolaatst worden voor gemakkelijke toegang voor de klant op de werkbank of in een reksysteem. Een optionele signaalcombinator en signaalverzwakker maken onafhankelijke controle van de ruis- en signaalpaden mogelijk en geven de ruimte om de SNR te variëren tijdens BER-testen.
Het apparaat heeft een 7-inch touchscreen, muis en toetsenbord voor handmatige bediening, of standaard Ethernet voor ATE afstandsbediening. Optionele IEEE 488.2 GPIB- en RS232-externe interfaces zijn ook beschikbaar. Als er aanvullende eisen zijn aan uw ruis toepassing, neem dan contact met ons op voor meer informatie over maatwerk.
Overzicht belangrijkste eigenschappen:
- Witte Gaussiaanse ruis output
- Output vermogen tot +30 dBm
- 127 dB verzwakking; Stapgrootte van 1 dB
- Optionele stapgrootte van 0,1 dB
- Eenheden> 2 GHz hebben een totale demping van 79,9 dB
- Signaalpad met lage distortion
- Vermogen 115 VAC, 60 Hz
- Nauwkeurigheid geluiddemper: ± 0,2 dB of 0,5% bij 1 - 500 MHz ± 0,2 dB of 1% bij 0,5 - 1,0 GHz ± 0,3 dB of
- 2% bij 1 - 2 GHz
- Standaard connectoren SMA vrouwelijk
- 7” touchscreen display
- Afmetingen: 44 cm breed x 16,5 cm inclusief voet, hoog x 50 cm diep
- Verwisselbare harde schijf voor extra veiligheid
- Werkende temperatuur: -10 ° tot + 65 ° C
| SKU | Noisecom UFX7000B Programmable Noise Generator |
|---|
