SPS Hipot safety analyser KT 6780H

Productomschrijving

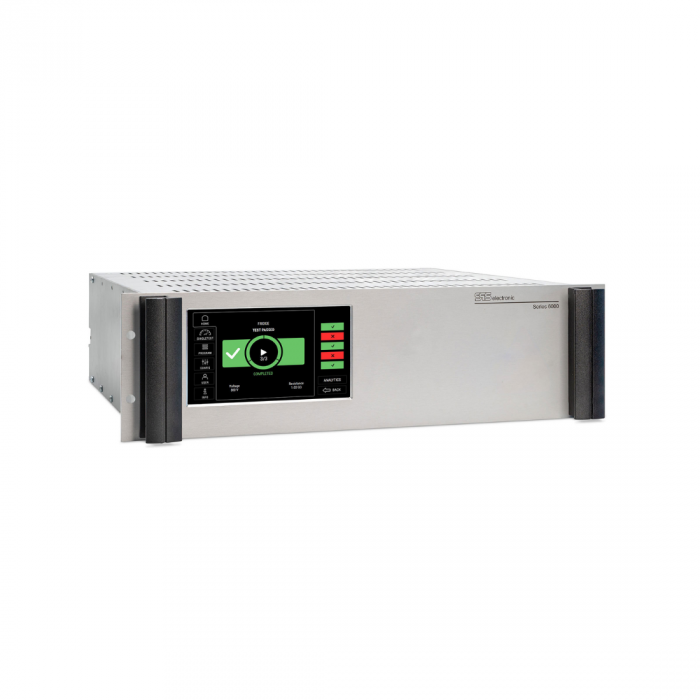

De SPS Electronic KT 6780H is een veelzijdige rack-montage veiligheidsanalyser uit de 6000-serie, ontworpen voor integratie in 19″ systemen. Net als de S 6700‑serie biedt hij een uitgebreide set testmogelijkheden, maar dan in een compacte plug-in behuizing.

De KT 6780H voert onder andere uit:

• Hoogspannings­testen (AC 100–5.500 V, DC 100–6.000 V, elk tot 20 mA)
• Isolatiemetingen (100–6.000 V DC, 100 kΩ–50 GΩ)
• Aardverbindingstests (1–32 A, 0–6 Ω)
• Substituut lekkage­stroomtests (50–270 V AC, tot 10 mA)
• Weerstands- en continuïteitstests (1 Ω–1 MΩ, <14 Ω ~= kortsluiting, >100 kΩ ~= geen verbinding)
• Functionele tests AC/DC (0–250 V, 0–16 A)
• Vermogensmetingen: actief, reactief en schijnbaar tot 4 000 W/var/VA
• Cos φ-metingen van −1 tot +1
• Breed inzetbare netvoeding (90–250 V, 50/60 Hz)

Dankzij deze functies is de KT 6780H uitermate geschikt voor veilige, efficiënte en betrouwbare productie- en testprocessen, waarbij meerdere testtypen in één enkele unit beschikbaar zijn. Deze rack-montage versie is met name bedoeld voor naadloze integratie in automatische testopstellingen.

Belangrijkste kenmerken

• Rack‑mount vormfactor 19″ / 3U
• Hoogspanningstest AC/DC: 100 V–5.500 V AC / 100 V–6.000 V DC, tot 20 mA
• Isolatiemetingen DC: 100 V–6.000 V, 100 kΩ–50 GΩ
• Aardverbindingstest: 1–32 A AC / 0–6 Ω
• Substituut lekkagestroomtest: 50–270 V AC / tot 10 mA
• Weerstand & continuïteit: 1 Ω–1 MΩ, met logische pass/fail-drempels
• Functioneel testen: 0–250 V / 0–16 A AC/DC
• Vermogensanalyse: tot 4 000 W / var / VA + cos φ-metingen
• Netvoeding: 90–250 V, 50/60 Hz – wereldwijd toepasbaar

Toepassingen

• Geautomatiseerde lijnintegratie in rack-systemen
• Volledig testproces met veiligheid, functionaliteit en vermogensanalyse
• Industriële productie, labs, servicecentra, teststands
• Compliance- en certificeringstoepassingen met hoge eisen
