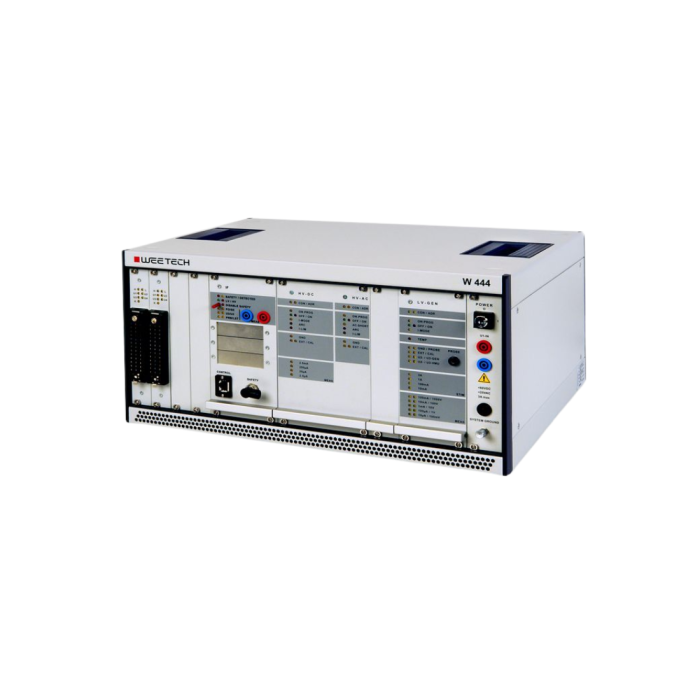

WEETECH W 444 high voltage kabel- en functietester

De W 444 is ontwikkeld als toegankelijke instap in hoogspanningstesten tot 2.250 V DC en 1.500 V AC. De tester combineert krachtige laagspanningsgeneratoren met nauwkeurige componentmeting, isolatiemeting en ARC-detectie. Hierdoor is de W 444 geschikt voor kabelbomen, modules en componenten die in veiligheidsrelevante omgevingen moeten worden getest.

Het systeem ondersteunt continuïteitstesten tot 3 A en vierpuntmetingen vanaf 3 mΩ. Isolatieweerstanden kunnen worden gemeten tot typisch 10 GΩ, afhankelijk van de moduleconfiguratie. Voor componentcontrole ondersteunt het systeem weerstanden tot 10 MΩ, condensatoren tot 10.000 µF, diodes, Zenerdiodes, LED’s en varistors. Optioneel kan een RLC-meter worden toegevoegd voor inducties en kleine capaciteiten.

Voor functietests levert de W 444 programmeerbare spanningen tot 60 V DC / 25 V AC en kan het schakelingen en belastingen simuleren. Modules voor wiring-testen en functietesten zijn beschikbaar tot 2.250 V DC en 1.500 V AC. Dankzij CEETIS software kunnen testprogramma’s eenvoudig worden opgebouwd, uitgevoerd en gekoppeld aan ERP-systemen of externe meetinstrumenten.

Technische kenmerken

Laagspanning & continuïteit

• Continuïteit: 1 Ω – 10 MΩ
• Vierpuntmeting: 3 mΩ – 100 Ω (met 1–3 A afhankelijk van bereik)
• Programmeerbare stroom: 0,5 mA – 3 A
• Spanning: 0–40 V, tot 120 W belasting

Componentmetingen

• Weerstanden: 1 Ω – 10 MΩ (vierpunt tot 100 Ω)
• Capaciteiten: 20 nF – 10.000 µF
• Diodes, Zenerdiodes, LED’s, varistors
• RLC-optie: 10 pF – 10.000 µF en 1 µH – 1 H
• Twisted-pair en shield-test: 10 pF – 10 nF

Isolatie-, HiPot- en ARC-tests

• DC-tests: 40 – 2.250 V DC
• AC-tests (optioneel): 40 – 1.500 V AC
• ARC-detectie via spannings- en slew-rate herkenning
• Isolatieweerstand: typisch tot 10 GΩ (max. 500 MΩ volgens nauwkeurigheidsclassificatie)

Functietest

• Programmeerbare voeding: tot 60 V DC / 25 V AC
• Spanningsmeting: 0 – ±500 V (DC–1 kHz)
• Emulatie van schakelingen, belastingen en frequenties
• Test van schakelaars, drukknoppen en modules
• GEN 40-3 module: tot 40 V / 3 A programmeerbare bron

Switching modules

• Wiring-test modules tot 2.250 V DC / 1.500 V AC
• Functionele power-modules tot 60 V DC / 25 V AC, 3 A
• High-current module tot 25 A (25 V DC / 25 V AC)
• Verschillende outputconnectoren beschikbaar

Interfaces

• Ethernet voor besturing
• Optionele IO-interfaces voor fixtures of feeders
• LAN, IEEE-488/GPIB, RS-232, PC-Bus, CAN-Bus, CANopen, K-Line
• Integratie met ERP-systemen
• Remote control via handheld PC (Wi-Fi) of LAN

Behuizing & testpunten

• 19” behuizing, draagbaar
• W 444-2: max. 256 testpunten (5U, 450 × 550 × 235 mm)
• W 444-3: max. 1.280 testpunten (9U, 450 × 550 × 410 mm)
• Voeding: 100–230 V AC, max. 800 VA

Toepassingen

• Veiligheidstesten van kabels, kabelbomen en componenten
• Automotive HV- en LV-assemblages
• Aerospace systemen en kritische besturingsmodules
• Transport- en spoorwegsystemen
• Assemblages waarbij hoogspanning, ARC-detectie of functietesten nodig zijn
