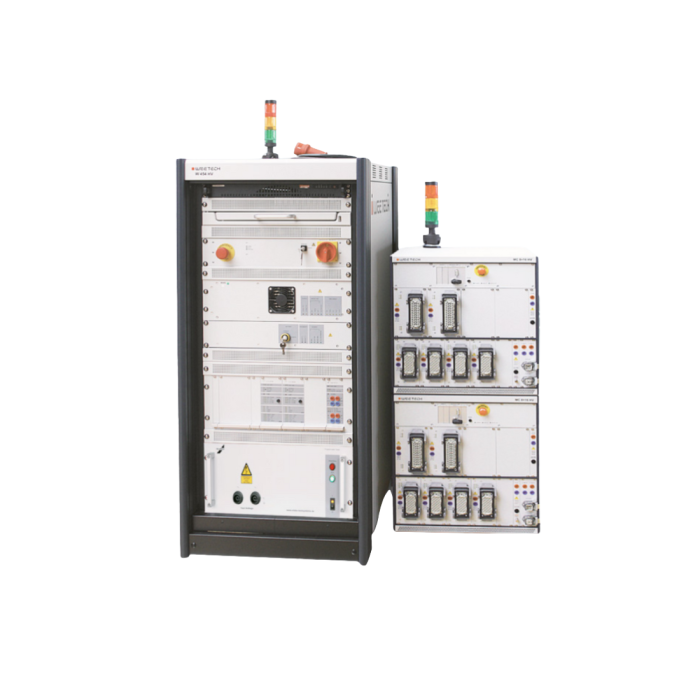

WEETECH W 454 HV / SHV kabel- en functietester voor hoogspanning tot 5.100 V

De W 454 HV en W 454 SHV zijn ontworpen voor elektrische testen van operatorpanelen, schakelkasten, kabelassemblages en volledige voertuigsamenstellen, inclusief complete treinen. Dankzij de modulaire opbouw laat het systeem zich nauwkeurig configureren voor DC- én AC-tests, isolatiemetingen, componentcontrole en functietesten.

De systemen ondersteunen continuïteitstesten tot 3 A en vierpuntmetingen vanaf 3 mΩ. De hoogspanningsgenerator (HVG 2-5000) levert testspanningen tot 4.400 V DC / 3.200 V AC (W 454 HV) of tot 5.100 V DC / 3.600 V AC (W 454 SHV). ARC-detectie gebeurt via drie methoden: spanningsval (step detector), stijgsnelheid (slew detector) en een programmeerbare dIdt-detector. Isolatieweerstanden kunnen worden gemeten tot typisch 10 GΩ.

Voor functietesten kunnen spanningen tot 125 V DC / 250 V AC worden gesimuleerd, inclusief emulatie van schakelingen, elektronische belastingen en frequenties. Modules voor wiring-tests en power-tests zijn beschikbaar tot volle hoogspanningsbereiken. Met de optionele GEN 1 MHz-module kunnen verzwakking, transmissie en polariteit worden getest in frequentiebanden tot 1 MHz.

De W 454 HV/SHV ondersteunt zowel centrale matrixconfiguraties als distributed matrix-opstellingen met portable matrixkasten (MC-series). Hierdoor kunnen testpunten worden verdeeld over meerdere units, ideaal bij grote installaties of wanneer testopstellingen mobiel moeten zijn.

Technische kenmerken

Laagspanning & continuïteit

• Continuïteit: 1 Ω – 10 MΩ
• Vierpuntmeting: 3 mΩ – 100 Ω (tot 3 A)
• Stroom: 0,5 mA – 3 A
• Spanning: 0–40 V, tot 120 W
• Componentmetingen: diodes, Zenerdiodes, LED’s, varistors
• Capaciteit: 20 nF – 10.000 µF
• LV-isolatie: typisch tot 100 MΩ
• Spanningsmeting: 0 tot ±500 V (DC–1 kHz)

Isolatie-, HiPot- en ARC-tests

HVG 2-5000 (W 454 HV / W 454 SHV)

• DC-testspanning:
  • W 454 HV: 40 – 4.400 V
  • W 454 SHV: 40 – 5.100 V
• AC-testspanning:
  • W 454 HV: 40 – 3.200 V
  • W 454 SHV: 40 – 3.600 V
• Stroom:
  • 0–100 mA (DC), 0–70 mAeff tot ca. 1.500 V
  • Stroom verlaagt bij hogere spanningen (specificaties datasheet pagina 2)
• Ramps: 500 V/s, 100 V/ms, 1.000 V/ms, programmeerbaar tot 1 V/s
• Isolatieweerstand: typisch tot 10 GΩ (max. 500 MΩ ±1%)
• ARC-detectie:
  • step detector (spanningsval)
  • slew detector (slew rate)
  • programmeerbare dIdt-detector

Optioneel:

• Extra hoogspanningsgeneratoren tot 5.100 V DC / 3.600 V AC met max. 700 mA (datasheet p.2)

Attenuatie & polariteit (optie GEN 1 MHz)

• Frequentie: 10 – 1.000 kHz
• Golfvorm: sinus
• Attenuatie: 0 – 40 dB
• Transmissieniveau: 500 mVp (50 Ω / 77 Ω)
• Polariteitscontrole: in fase / gedephaseerd

Component- en RLC-metingen

• Capaciteit: 10 pF – 10.000 µF
• Inductie: 1 µH – 1 H
• Pair inversion & shield integrity check
• Impedantiemeting: typisch 70 ms meettijd

Functietest

• Voeding tot 125 V DC / 250 V AC
• Emulatie van schakelingen en belastingen
• Meting van tijdafhankelijke spannings- en stroomcurves
• Import en weergave van karakteristieke curves
• Programmeerbare bron (GEN 40-3): 40 V / 3 A
• Mogelijkheid tot externe voedingen via LAN of IEEE-488

Switching modules

• Wiring-modules voor HV tot:
  • 4.400 V DC / 3.200 V AC (W 454 HV)
  • 5.100 V DC / 3.600 V AC (W 454 SHV)
• Functionele modules tot 125 V DC / 250 V AC, 3 A
• Power-modules tot 60 V DC / 25 V AC
• High-current module tot 25 A (25 V DC / 250 V AC)

Distributed matrix

Portable, stackable 19” matrixunits:

• MC 8 HV: tot 128 testpunten
• MC 16 HV: tot 256 testpunten
• MC 8+16 HV: tot 512 testpunten (tot 4.400 V) of 1.024 (tot 1.500 V)
• MC 16: tot 1.024 testpunten
• MC 32: tot 2.048 testpunten

Interfaces

• Ethernet (met optische isolatie naar de control-PC)
• Remote control interface (fixtures, feeders)
• Integratie via LAN, IEEE-488/GPIB, RS-232, PC-Bus, CAN-Bus, CANopen, K-Line
• ERP-integratie via software

Behuizing & voeding

• 19” rackopstelling, hoogte klantafhankelijk
• Afmetingen:
  • MC 8 HV: 450 × 650 × 315 mm
  • MC 16 HV: 450 × 650 × 490 mm
  • MC 16 / MC 32 (LV): 450 × 560 (D) × 315/495 mm
• Voeding:
  • 3-fase: 200–400 V AC, max. 4.000 VA
  • 1-fase: 100–230 V AC, max. 1.600 VA

Toepassingen

• Hoogspanningstesten van kabels, kabelbomen en harness-assemblages
• Schakelborden, operatorpanelen en besturingskasten
• Automotive HV- en LV-componenten
• Aerospace en spoorwegsystemen
• Complete voertuigen en treinen
• Testopstellingen met distributed matrix en hoge aantallen testpunten
