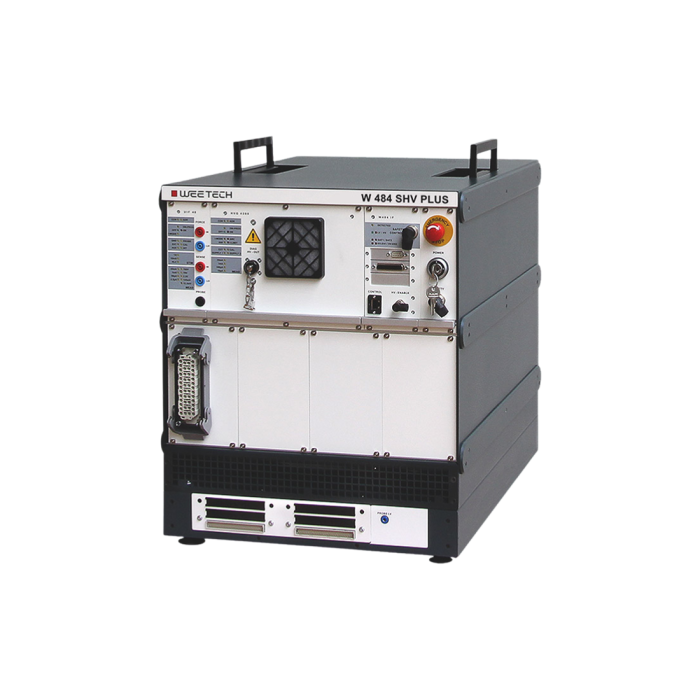

WEETECH W 484 SHV / W 484 SHV PLUS hoogspanning kabeltester tot 5.100 V

De W 484 SHV-serie is ontworpen voor het testen van hoogspanningskabels en HV-componenten in elektrische voertuigen. De hoogspanningsgenerator levert tot 5.100 V DC of 3.600 V AC en is stroombegrensd tot 3,8 mA, zodat veilig testen mogelijk is volgens DIN EN 50191.

De tester ondersteunt isolatiemeting tot typisch 10 GΩ, geavanceerde ARC-detectie (step, slew, dIdt) en micro-ohmmetingen voor het controleren van verbindingen en contactovergangen.
De PLUS-variant biedt extra detectiemogelijkheden in testtafels, waaronder LED-punten, connector-presence en detectie van mechanische vergrendelingen. Dit zijn géén functietesten van apparaten, maar detectiesignalen voor fixtures in HV-testopstellingen.

Beide systemen worden aangestuurd met CEETIS software en kunnen worden geïntegreerd in HV-testbanken en e-mobility productieprocessen.

Technische kenmerken

Hoogspanning

• DC: 48–5.100 V
• AC: 48–3.600 V
• Stroombegrenzing: tot 3,8 mA DC / 2,7 mAeff AC
• Ramp: 120–1.000 V/ms programmeerbaar
• Isolatieweerstand: typisch tot 10 GΩ
• ARC-detectie: step, slew en dIdt

Continuïteit, kortsluiting & componentmeting

• Stroom: 0,5 mA – 1 A
• Spanningsbereik: 0,5–48 V
• Vierpuntmeting:
  • 500 µΩ – 100 Ω
  • 1 mΩ – 100 Ω
• Weerstand: 1 Ω – 25 kΩ
• Capaciteit: 1 µF – 10 mF
• Twisted pair / shield: 10 pF – 10 nF
• LV-isolatie: tot 40 MΩ
• Spanningsmeting: 0–±500 V (DC–1 kHz)
• Componenten: diodes, Zeners, LED’s, varistors

RLC-meter (optioneel)

• Frequentie: DC – 50 kHz
• Capaciteit: 100 pF – 10 mF
• Inductie: 1 µH – 1 H
• Functies: |Z|, fasehoek, R, C, L, D, Q

PLUS-functionaliteit (fixture-detectie)
(géén functietest, alleen detectiesignalen)

• LED-punten
• Powerpunten tot 50 V / 150 mA
• Connector-presence
• Detectie van clips, locks en mechanische vergrendelingen
• Extra detectiepunten via TM-modules (64 punten per module)

Switching modules

• Voor HV-tests tot 5.100 V DC / 3.600 V AC
• Varianten voor 1.000 V of volledige HV-range
• Beschikbare connectoren:
  • DIN 41612 C
  • Harting Han 46 EE

Testpunten & behuizing

W 484 SHV

• 192 of 384 HV-testpunten
• Afmetingen:
  • 450 × 650 × 450 mm
  • 450 × 650 × 620 mm

W 484 SHV PLUS

• 192 / 384 HV-punten + 768 LV-detectiepunten
• Afmetingen:
  • 450 × 650 × 510 mm
  • 450 × 650 × 700 mm

Voeding: 100–240 V AC, max. 800 VA

Toepassingen

• Hoogspanningskabels en kabelbomen voor elektrische & hybride voertuigen
• Validatie van HV-componenten
• Micro-ohm- en isolatietesten
• ARC-detectie
• Testtafels met fixture-detectie (PLUS-variant)
