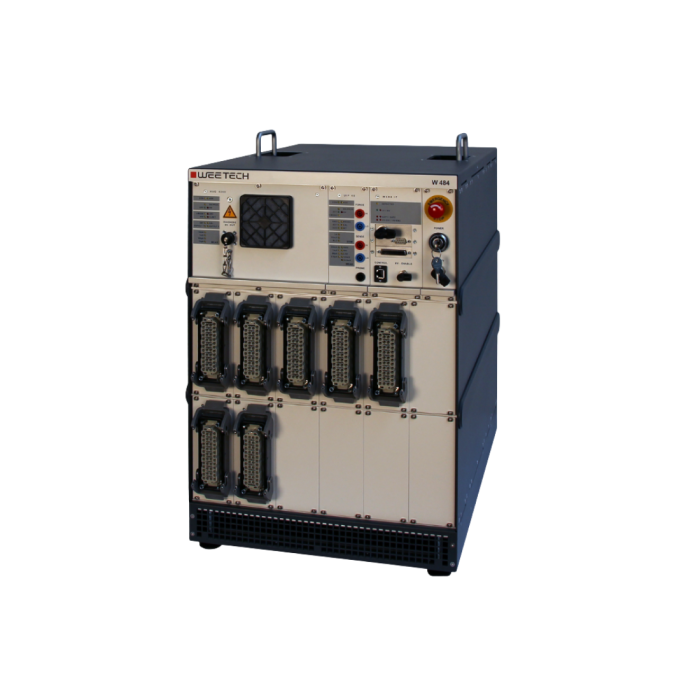

WEETECH W 484/ W 484 plus kabeltesters voor elektrische voertuigen

De W 484-serie is ontwikkeld voor de inspectie van HV-kabelassemblages en componenten in E-mobility. De geïntegreerde hoogspanningsgenerator levert tot 4.300 V DC / 3.000 V AC, waarbij de standaardversie touch-safe werkt volgens DIN EN 50191. Met de optionele HVG 4300-12 zijn hogere teststromen mogelijk voor zware HV-toepassingen.

De testers bieden isolatiemeting tot typisch 10 GΩ, ARC-detectie via multiple detection methods (step, slew, dIdt) en micro-ohmmeting voor betrouwbare verbindingstesten.
De W 484 PLUS voegt extra laagspanningsanalyse toe, zoals LED-detectie, connector-aanwezigheid en detectie van mechanische componenten in fixtures.

Testprogramma’s worden ontwikkeld en uitgevoerd met CEETIS software. Beide systemen zijn geschikt voor integratie in HV-testtafels, automotivelijnen en validatieopstellingen.

Technische kenmerken

Hoogspanning

• DC: 48–4.300 V
• AC: 48–3.000 V
• Touch-safe stroombegrenzing (W 484): tot 3,8 mA DC / 2,7 mAeff
• Optioneel (HVG 4300-12): tot 12 mA DC / 8,5 mAeff
• ARC-detectie: step, slew, dIdt
• Ramp: 120–1.000 V/ms

Isolatietest

• Isolatieweerstand: typisch tot 10 GΩ
• Nauwkeurigheid: tot 500 MΩ ±2%

Continuïteit & micro-ohmmeting

(UIF 48-module)

• Stroom: 0,5 mA–1 A
• Spanningsbereik: 0,5–48 V
• Vierpuntmeting: 500 µΩ – 100 Ω
• Weerstand: 1 Ω – 25 kΩ

Componentmeting

• Capaciteit: 1 µF – 10 mF
• Diodes, Zenerdiodes, LED’s, varistors
• Twisted pair / shield test: 10 pF – 10 nF
• LV-isolatie tot 40 MΩ

RLC-optie (indien toegevoegd)

• C: 100 pF – 10 mF
• L: 1 µH – 1 H
• Metrieken: |Z|, fase, R, C, L, D, Q

Switching modules

• HV-switching tot 4.300 V DC / 3.000 V AC
• TPM 8 modules voor 1.000 V of 4.300 V
• PLUS-variant: extra LV-punten voor fixture-detectie en LED-testen

Testpunten

• W 484:
  • 264 / 528 / 792 HV-testpunten
• W 484 PLUS:
  • 264 / 528 / 792 HV-testpunten
  • 768 LV-detectiepunten

Interfaces

• Ethernet
• Remote-control interface
• LAN, GPIB, RS-232, CAN, CANopen, K-Line

Toepassingen

• HV-kabels en kabelbomen voor E-mobility
• Validatie van HV-componenten volgens LV 123
• Connector-kwaliteit en micro-ohmmetingen
• Fixture-opstellingen met detectiepunten (PLUS)
