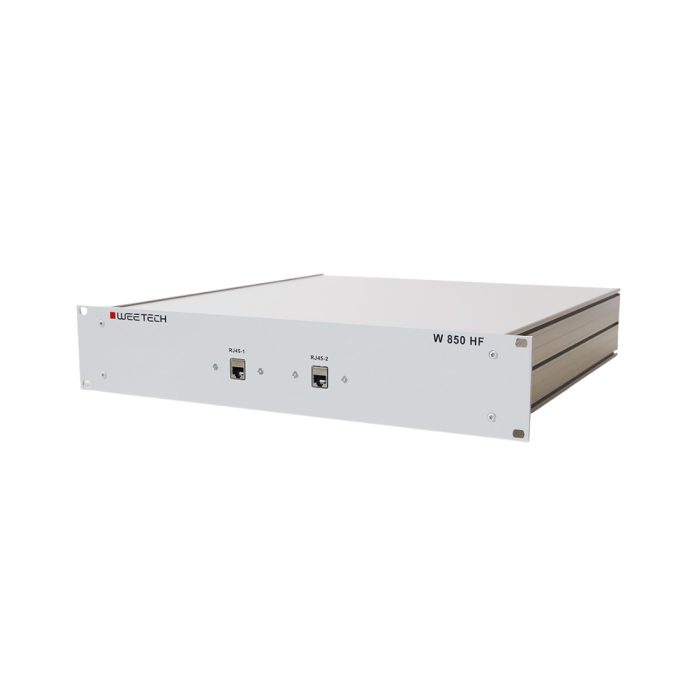

WEETECH W 850 HF – Ethernet-kabeltester / High-Frequency VNA

De W 850 HF is ontworpen als aanvulling op WEETECH hoogspanningstesters. Waar de W 484-, W 454- of W 434-systemen de HV-veiligheid en verbindingskwaliteit verifiëren, voert de W 850 HF high-frequency metingen uit op Ethernet-kabels met twee of vier twisted pairs (CAT 4 t/m CAT 8.2). Hierdoor krijg je zowel elektrische veiligheid als signaalkwaliteit in één geïntegreerde workflow.

De tester werkt als een multi-port vector network analyzer en levert in minder dan 20 seconden een PASS/FAIL-oordeel volgens ISO/IEC 11801-1 en ISO/IEC 61935-1/-2. Alle relevante parameters voor moderne datacommunicatie worden gemeten: Return Loss (RL), Insertion Loss (IL), Near-End Crosstalk (NEXT), Far-End Crosstalk (FEXT), Propagation Delay en Delay Skew.

Met CEETIS-software worden meetresultaten gecombineerd in één testprotocol, inclusief gegevens van gekoppelde HV-testers. Dankzij het compacte 2U-ontwerp kan de W 850 HF eenvoudig worden geïntegreerd in bestaande W 454-, W 434- of W 484-rackopstellingen.

Technische kenmerken

Meetbereik & prestaties

• Frequentiebereik: 0,1 – 3.000 MHz
• Frequentieresolutie: 0,1 MHz
• Frequentienauwkeurigheid: ± 2 ppm
• Power output: –1,0 dBm
• IF-bandbreedte: 100 Hz
• Sweep-snelheid:
  • 0,3 ms/step (80 dB noise floor)
  • 3,4 ms/step (110 dB noise floor)

Meettaken (volgens ISO/IEC-normen)

• Insertion Loss (IL)
• Return Loss (RL)
• NEXT (Near-End Crosstalk)
• FEXT (Far-End Crosstalk)
• Propagation Delay
• Delay Skew
• WireMap

Meetresultaten worden weergegeven als grafieken (plots) voor IL, RL, NEXT en FEXT.

Kabelinterfaces

• 2 × RJ45-aansluitingen (CAT 6A, tot 500 MHz)
• 100 Ω differentiële impedantie
• Bescherming tegen ompoling / reverse voltages tot 60 V

Connectiviteit

• Ethernet: 10/100/1000 Mbit/s
• Koppeling met CEETIS-software voor gecombineerde rapportage
• Integratie in W 454 / W 434 / W 484 testracks

Behuizing & voeding

• 19” rackmount, 2U-hoogte
• Afmetingen (B × D × H): 450 × 460 × 89 mm
• Vermogen: 5 V DC, 16 W (via 100–240 V AC adapter)

Omgevingscondities

• Bedrijfstemperatuur: 0–45 °C
• Opslagtemperatuur: –50 tot +70 °C
• Vochtigheid: max. 90% bij 25 °C
• Luchtdruk: 70–106,7 kPa

Toepassingen

• Certificeren van Ethernet-kabels in automotive, aerospace en industriële automatisering
• Twisted-pair kabeltesten voor CAT 4 t/m CAT 8.2
• Integratie met HV-kabeltesters voor gecombineerde elektrische + HF-keuring
• E-mobility, rail, avionica en industriële communicatiesystemen
