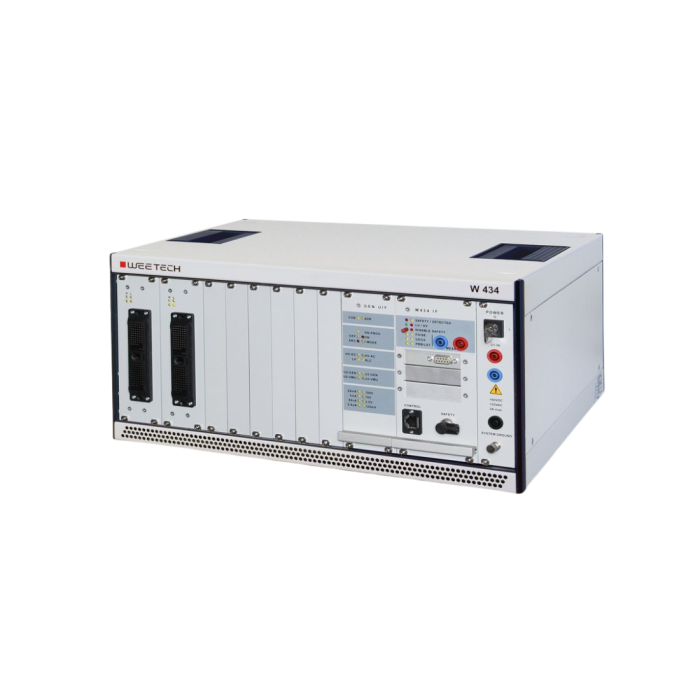

WEETECH W434 functie- en kabeltester

De W 434 is een toekomstgerichte tester voor kabels, kabelbomen, elektronische modules en backplanes. Dankzij de modulaire architectuur kan de tester worden geconfigureerd met verschillende laagspannings-, hoogspannings- en functietestmodules. Hierdoor is het systeem geschikt voor een breed spectrum aan toepassingen, zoals automotive, aerospace, medische technologie en industriële automatisering.

De tester ondersteunt continuïteitstesten vanaf 1 Ω en 4-puntmetingen tot 10 mΩ. Afhankelijk van de gekozen generator kunnen isolatie- en hoogspanningstesten worden uitgevoerd tot 1.500 V DC of 1.060 V AC, inclusief ARC-detectie op basis van spanning en stijgsnelheid. Componentmetingen omvatten weerstanden tot 500 MΩ, condensatoren van 1 μF tot 10 mF, diodes, Zenerdiodes en transistors. Met de RLC-optie kunnen ook inducties vanaf 1 µH worden gemeten.

De W 434 ondersteunt functietesten waarbij het systeem spanningen tot 60 V DC / 25 V AC levert, schakelingen emuleert en spanningen tot ±500 V kan meten. Via CEETIS of CEETIS Smart software worden testprogramma’s ontwikkeld, uitgevoerd en gekoppeld aan ERP- en datasystemen.

De tester is verkrijgbaar in verschillende 19”-formaten en kan worden uitgebreid tot maximaal 6.656 testpunten via ETE-uitbreidingseenheden.

Technische kenmerken

Laagspanning & continuïteit

• Continuïteit vanaf 1 Ω
• 4-puntmeting tot 10 mΩ
• Programmeerbare stroombronnen tot 1 A / 30 W

Isolatie-, HiPot- en ARC-tests
(afhankelijk van moduleconfiguratie)

• Tot 1.500 V DC / 1.060 V AC
• ARC-detectie op basis van spanning & slew rate
• Isolatieweerstand typisch tot 10 GΩ (max. 500 MΩ)

Componentmetingen

• Weerstanden: 1 Ω – 500 MΩ (vierpunt: 10 mΩ – 100 MΩ)
• Condensatoren: 1 µF – 10 mF (RLC-optie: 100 pF – 10 mF)
• Inducties (RLC): 1 µH – 1 H
• Diodes, Zenerdiodes, transistors
• Twisted-pair- en shield-test (10 pF – 10 nF)

Functietest

• Programmeerbare voeding tot 60 V DC / 25 V AC
• Meting van spanningen tot ±500 V (DC–1 kHz)
• Aanpasbare schakelsequenties en elektronische belastingen

Switching modules

• Wiring-test modules tot 1.500 V
• Power modules tot 60 V DC / 25 V AC, 3 A
• High-current module tot 25 A

Interfaces

• Ethernet
• Optionele remote-control interface
• Integratie via LAN, GPIB/IEEE-488, RS-232, CAN-bus, K-Line
• ERP-koppeling en database-integratie via software

Testpunten & behuizing

• W 434-2: max. 640 testpunten
• W 434-3: max. 1.664 testpunten
• Uitbreidbaar tot 6.656 via ETE 434
• 19” behuizing, 5U of 9U
• Afmetingen (B×D×H): 450 × 550 × 235 mm (5U) / 410 mm (9U)
• Voeding: 100–230 V AC, max. 800 VA

Toepassingen

• Kabels, kabelbomen en elektronische assemblies
• Medische apparatuur & automotive modules
• Aerospace bekabeling en besturingsmodules
• Backplanes, connectors, voedingen en signaalmodules
• Testen met hoogspanning, functietest en RLC-metingen
