WEETECH WK 260 DC backplane tester
Backplane-tester voor snelle en nauwkeurige verbindingstesten
De WK 260 DC is een tester voor backplanes en printplaatassemblages. Dankzij paddle cards wordt het systeem direct op de backplane aangesloten, waardoor je snel kabelvrije testen kunt uitvoeren. Ideaal voor toepassingen met veel testpunten en hoge betrouwbaarheidseisen.

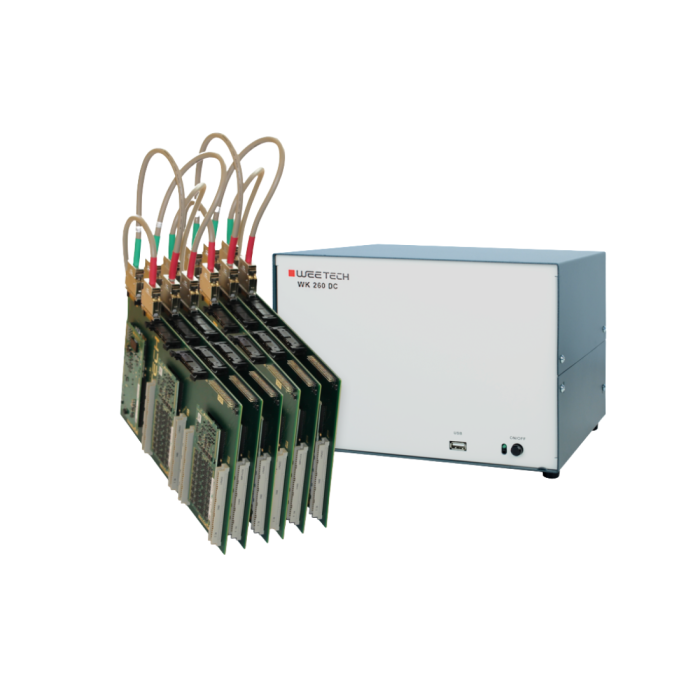

WEETECH WK 260 DC backplane taster
De WK 260 DC is ontwikkeld voor het testen van backplanes en elektronische verbindingen in omgevingen waar snelheid, herhaalbaarheid en nauwkeurigheid essentieel zijn. De backplane wordt direct aangesloten via paddle cards, waardoor bedrading vervalt en fouten door verkeerde aansluiting worden voorkomen. Dit zorgt voor een overzichtelijke testopstelling en korte testcycli.
De tester ondersteunt verbindingstesten, isolatiemetingen, componentcontrole en functietesten. Dankzij de 4-puntmeting kun je zeer lage weerstanden meten tot 500 µΩ, wat nuttig is voor het beoordelen van contactkwaliteit of detecteren van beschadigingen. Stationaire testkaarten in de basisunit bieden power-punten, 1,5 A-schakelstroom en vierpuntsmeting. Via IVISion Studio programmeer je de testroutines en krijg je during testing een duidelijke visuele weergave van resultaten.
Het systeem is modulair schaalbaar via een daisy-chainarchitectuur met predecoders en paddle cards. Hierdoor kan het aantal testpunten worden uitgebreid tot maximaal 20.480, geschikt voor grote backplanes of complexe racksystemen in bijvoorbeeld radar- en telecomapplicaties.
Technische kenmerken
- Continuïteit: vanaf 1 Ω; 4-puntmeting tot 500 µΩ
- Isolatietest: tot 100 kΩ, testspanning 0–20 V DC
- Componentmetingen:
- Weerstanden 1 Ω–2 MΩ
- Kelvinweerstand 500 µΩ–100 Ω
- Capaciteiten 10 nF–1.000 µF
- Diodes en Zenerdiodes (testen tot 20 V)
- Functietest: externe spanning tot 50 V; stationaire testpunten met schakelstroom tot 1,5 A
- Externe metingen: spanning tot 24 V, stroom tot 75 mA
- Testpunten: uitbreidbaar tot 20.480 via paddle cards en predecoders
- Matrix: transistor-matrix, beschermd tegen ompoling tot 50 V DC
- Interfaces: Ethernet, USB, remote-I/O, probe
- Afmetingen: 270 × 200 × 195 mm (basisunit)
- Gewicht: 3,9 kg
- Voeding: 24 V DC via netadapter (90–264 V AC); daisy-chain met eigen 54 V voeding
Toepassingen
- Testen van backplanes en high-density printplaatverbindingen
- Detecteren van kortsluitingen, ontbrekende verbindingen en beschadigde componenten
- Toepassingen in radar, defensie, aerospace en telecommunicatie
- Testen van systemen met press-fit technologie (zoals CompactPCI en AdvancedTCA)
| SKU | WEETECH-WK260DC |
|---|
