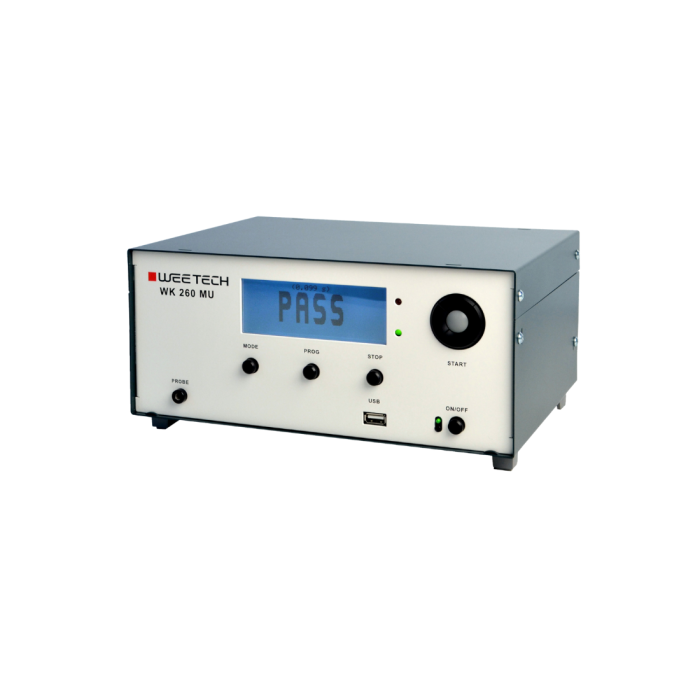

WEETECH WK 260 MU Kabeltester

De WK 260 MU is ontworpen voor het testen van kabels, eenvoudige kabelbomen en elektrische componenten in productie-omgevingen. Dankzij het ingebouwde display en de bedieningsknoppen kun je de tester volledig zelfstandig gebruiken, zonder computer. Via de Autoprog-functie leert het systeem een goedgekeurd voorbeeldproduct (golden sample), waarna een compleet testprogramma automatisch wordt opgebouwd.

De tester ondersteunt continuïteitstesten, isolatiemetingen, weerstand- en capaciteitsmetingen en diodetests. Met de 4-puntmeting kun je ook zeer lage weerstanden meten, wat handig is bij zekeringen en contactovergangen. Voor functietesten kan de WK 260 MU externe spanningen tot 50 V schakelen, bijvoorbeeld voor het aansturen van relais.

De testopstelling is modulair uitbreidbaar met één extra testunit (WK 260 TC), waardoor je tot 1.536 testpunten kunt bereiken. Via USB of Ethernet (afhankelijk van modelvariant) kun je testprogramma’s uitwisselen of centraal beheren.

Technische kenmerken

• Continuïteit: vanaf 1 Ω; 4-puntmeting tot 500 µΩ
• Isolatietest: tot 100 kΩ, testspanning 0–20 V DC
• Componentmetingen:
  • Weerstanden 1 Ω–2 MΩ
  • Kelvinweerstand 500 µΩ–100 Ω
  • Capaciteiten 10 nF–1000 µF
  • Diodes / Zenerdiodes (tot 20 V)
• Functietest: externe spanning tot 50 V
• Externe metingen: spanning tot 24 V, stroom tot 75 mA
• Schakelstroom: 150 mA standaard, 1,5 A via optionele Kelvin-kaart
• Programmering: Autoprog; via IVISion Studio bij MU-I; centraal beheer bij MU-E
• Testpunten: uitbreidbaar tot 1.536 (MU + TC)
• Afmetingen: 270 × 200 × 126 mm
• Gewicht: 2,7 kg
• Voeding: 24 V DC via netadapter (90–264 V AC)

Toepassingen

• Testen van kabels en eenvoudige kabelbomen
• Controle van relais en andere componenten
• Productielijnen met hoge aantallen en weinig varianten
• Leren van golden samples via Autoprog
