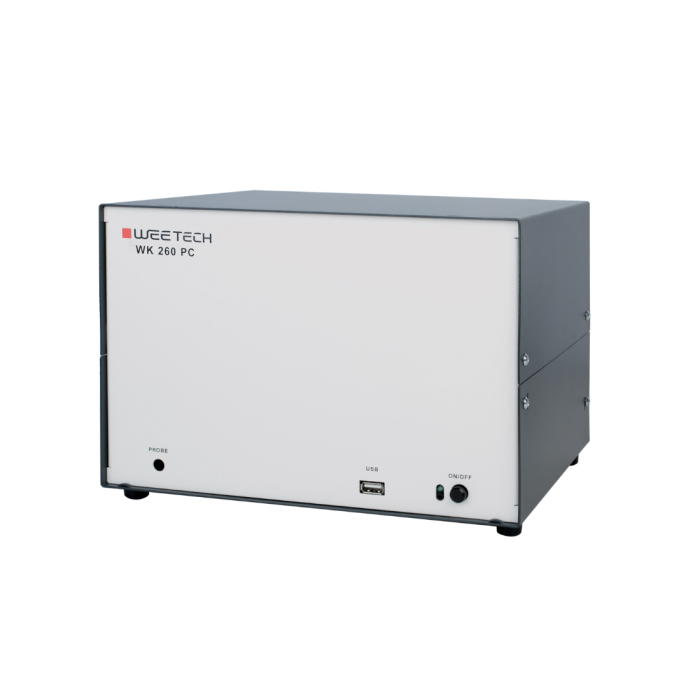

WEETECH WK 260 PC kabel- en functietester

De WK 260 PC is een veelzijdige testset voor het controleren van kabelbomen en elektrische onderdelen. Via de bijgeleverde IVISion Studio-software programmeer je testroutines, voer je metingen uit en zie je eventuele fouten grafisch terug. Dat werkt prettig als je storingen wilt vinden en herstellen.

Elke pin van het systeem kun je instellen als meetpunt, LED-punt, spanningspunt of detectiepunt. Hierdoor gebruik je dezelfde hardware voor verschillende testopstellingen. De tester ondersteunt onder andere verbindingstesten, isolatiemetingen, componentmetingen en functietesten van relais, schakelaars en knoppen.

De WK 260 PC voert continuïteitstesten uit vanaf 1 Ω, ondersteunt 4-puntmetingen tot 500 µΩ en kan externe spanningen tot 50 V DC schakelen. Door het modulaire ontwerp is het systeem uit te breiden tot een zeer grote hoeveelheid testpunten, waardoor de testset zowel geschikt is voor kleine kabels als omvangrijke draadbomen.

Technische kenmerken

• Continuïteit: vanaf 1 Ω; 4-puntmeting tot 500 µΩ
• Isolatietest: tot 100 kΩ, testspanning 0–20 V DC
• Componentmetingen:
  • Weerstanden 1 Ω–2 MΩ
  • Kelvinweerstand 500 µΩ–100 Ω
  • Capaciteiten 10 nF–1000 µF
  • Diodes / Zenerdiodes (tot 20 V)
• Functietest: externe spanning tot 50 V
• Externe metingen: spanning tot 24 V, stroom tot 75 mA
• Schakelstroom: 150 mA standaard, 1,5 A via Kelvin-kaart
• Testpunten: uitbreidbaar tot 20.480
• Interfaces: Ethernet, USB, 2× serieel, 2× parallel, remote-I/O
• Afmetingen: 270 × 200 × 195 mm
• Gewicht: 3,9 kg
• Voeding: 24 V DC via netadapter (90–264 V AC)

Toepassingen

• Testen van kabels en draadbomen
• Controle van elektrische componenten zoals relais, schakelaars, lampen en LED’s
• Functietesten van modules en schakelaars onder externe spanning
• Typische toepassingen: automotive kabelbomen, klant-specifieke kabelsets, relais-, LED-, lampen- en contactortests, optocouplers en zekeringherkenning
