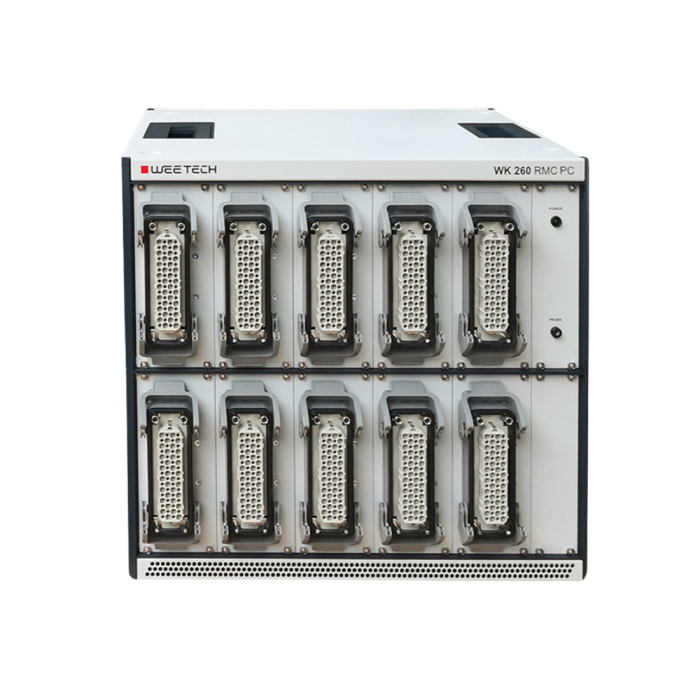

WEETECH WK 260 RMC connectie- en componententester

De WK 260 RMC is ontworpen voor de spoorwegsector en andere toepassingen waar lage spanning, hoge betrouwbaarheid en duidelijke, industriële connectorinterfaces vereist zijn. De tester combineert de mechanische bouwkwaliteit van WEETECH-hoogspanningstesters met de snelheid en flexibiliteit van de WK 260 PC-serie.

Via IVISion Studio programmeer je testsequenties en krijg je tijdens het testen een helder overzicht van verbindingen, foutlocaties en componentstatus. De RMC voert continuïteitstesten uit vanaf 1 Ω, ondersteunt 4-puntmetingen tot 500 µΩ en biedt isolatiemetingen tot 100 kΩ. Daarnaast kunnen componenten zoals weerstanden, condensatoren, diodes en Zenerdiodes worden getest, inclusief polariteit en breakdown.

Voor functietesten kan de RMC externe spanningen tot 50 V schakelen en stromen tot 1,5 A leveren via de optionele Kelvin-kaarten. De tester kan modulair worden opgeschaald tot maximaal 20.480 testpunten via extra TC-units. De frontplaat is configureerbaar met verschillende industriële connectoren (zoals Han D), zodat de opstelling aansluit bij bestaande bekabeling en testadapters.

Technische kenmerken

• Continuïteit: vanaf 1 Ω; 4-puntmeting tot 500 µΩ
• Isolatietest: tot 100 kΩ, testspanning 0–20 V DC
• Componentmetingen:

  • Weerstanden 1 Ω–2 MΩ
  • Kelvinweerstand 500 µΩ–100 Ω
  • Capaciteiten 10 nF–1.000 µF
  • Diodes / Zenerdiodes tot 20 V (forward, reverse, Zener, polariteit)
• Functietest: externe spanning tot 50 V; schakelstroom tot 1,5 A
• Externe metingen: spanning tot 24 V, stroom tot 75 mA
• Testpunten:

  • Basisunit: tot 1.024
  • Maximaal systeem: tot 20.480 (met 19 TC-units)
• Interfaces: Ethernet, USB, remote-I/O, probe, U1-bus voor externe spanningen
• Behuizing: frontplaatmodules (o.a. Han D 64p)
• Afmetingen: 450 × 530 × 410 mm
• Gewicht: 30 kg (PC-unit), 28 kg (TC-unit)
• Voeding: 100–240 V AC, 320 W (TC wordt gevoed via PC-unit)

Toepassingen

• Laagspanningstest in de spoorwegindustrie
• Testen van relais, schakelaars, LED’s, lampen, optocouplers, contactors en spanningsdelers
• Opsporen van open verbindingen, kortsluitingen en defecte componenten
• Testen van stekkerinterfaces met vaste industriële connectoren
• Grote testopstellingen met modulair uitbreidbare testpunten
