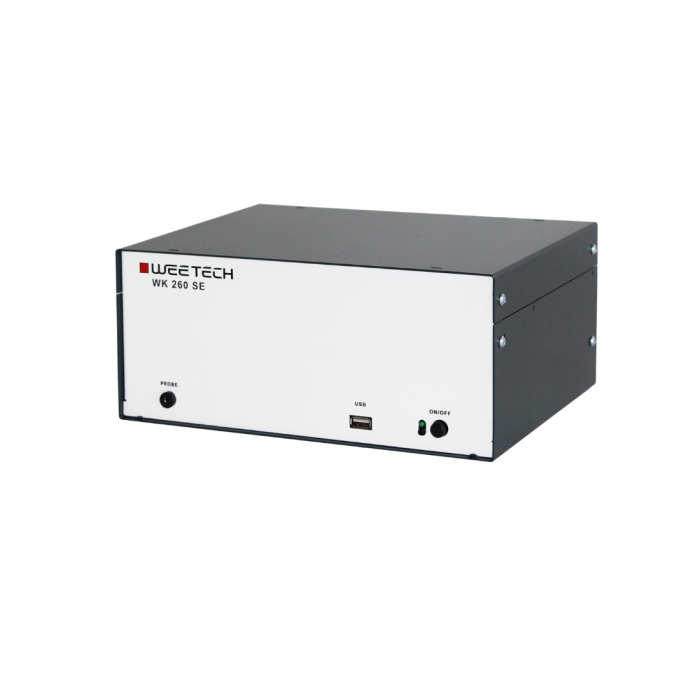

WEETECH WK 260 SE kabel- en cliptester

De WK 260 SE is een PC-gestuurde kabeltester voor kabels, clips en eenvoudige kabelbomen tot 256 testpunten. De tester ondersteunt verbindingstesten, kortsluitingstesten, isolatiemetingen en componentcontrole, zoals weerstanden, condensatoren en diodes. Via IVISion Studio SE of SE Light programmeer je testprogramma’s en kun je direct visuele feedback geven aan operators.

De testpunten zijn softwarematig instelbaar om verbindingen, componenten of connectoraanwezigheid te controleren. Optioneel kunnen LED-punten en detectiepunten worden toegevoegd om ook niet-elektrische kenmerken, zoals clips of vergrendelingen, te controleren. De tester werkt met meetstromen tot 100 mA en biedt isolatietesten tot 100 kΩ met een programmeerbare spanningslimiet van 0–20 V DC.

Door de compacte afmetingen en eenvoudige integratie in bestaande testopstellingen is de WK 260 SE geschikt voor productieprocessen waar snelheid en herhaalbaarheid belangrijk zijn.

Technische Kenmerken

• Continuïteit: vanaf 1 Ω
• Isolatietest: tot 100 kΩ
• Componentmetingen:
  • Weerstanden 1 Ω–100 kΩ
  • Capaciteiten 10 nF–1 mF
  • Diodes / Zenerdiodes (testen van forward, reverse en Zener tot 20 V)
• Generator: 100 µA, 1 mA, 10 mA, 100 mA (0–20 V begrensbaar)
• Testpunten: tot 256 (4 kaarten × 64 punten)
• Matrix: transistor-matrix, beschermd tegen ompoling tot 50 V DC
• Interfaces: Ethernet, USB, remote-I/O (10 inputs, 8 OC-outputs), probe-aansluiting, grounding-jack
• Afmetingen: 273 × 200 × 126 mm
• Gewicht: 2,8 kg (volledig uitgerust)
• Voeding: 24 V DC via netadapter (90–264 V AC input)

Toepassingen

• Testen van kabels en eenvoudige kabelbomen
• Clip- en connectorcontrole
• Testen van diodes, Zenerdiodes en schakelaars
• Detectie van connectoraanwezigheid en mechanische vergrendelingen
• Productielijnen met herhalende kabelassemblages
